昆山定柱式悬臂吊的安装和试车

2019-11-01 16:56

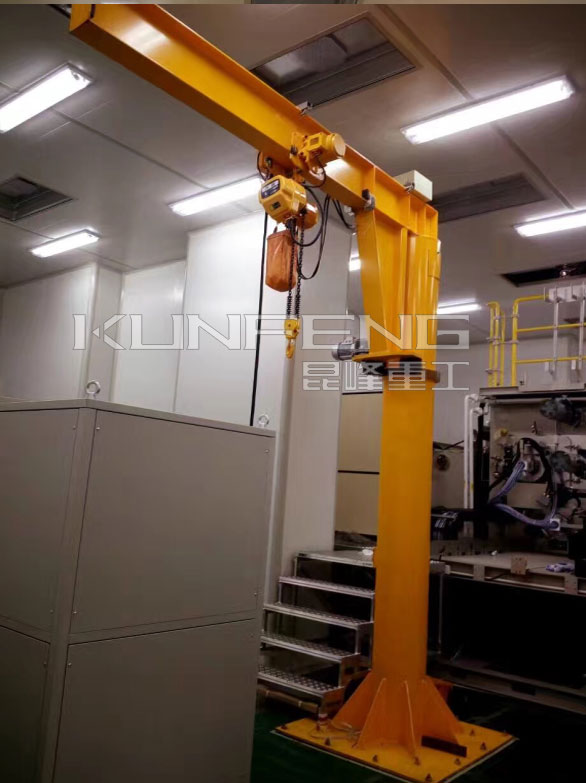

昆山定柱式悬臂吊
定柱式悬臂吊是在室外场合常用的一种起重设备,悬臂吊的安装相对于行车和龙门吊来说是比较简单的,定柱式悬臂吊的安装:
安装前,应根据装箱单核对产品和技术文件有无缺少活损失,运输途中引起的旋臂横梁弯扭变形、轴的锈蚀。碰伤等应分别进行校正或还原,另外每半年要对轴、轴承等转动零件进行清洗、润滑。
1. 立柱安装,应使立柱与地面保持垂直,地脚板螺丝应拧紧牢固,不可有松动现象,地板和基础要贴合良好,如配有电动葫芦则基础应预埋电缆和接地设施,预埋电缆从基础中心引出,接地电阻不得大于4欧姆。
2. 旋臂梁安装
旋臂梁安装,请按下列顺序进行。
1) 先将横梁水平吊起。
2) 将回转装置与旋臂梁连接。安装减速机。
3) 在旋臂横梁轨道上安装电动葫芦及行走小车。(安装方法严格按环链电动葫芦附带的《使用维护说明书》安装)
4) 在横梁顶端安装C 型轨道。C 型轨道内有自制滑行小车,并应和环链电动葫芦上的电器控制箱在同一侧面上。
5) 将横梁上所有电器进行电线连接安装,并留有长度适当的电源线。(接线见电气原理图及电气接线图)。C型轨道小滑车与电缆分别用绑线捆扎固定。
上述步骤进行完毕,即可进行旋臂梁的整体吊装。
起吊后,使轴对准立柱顶部的轴承孔,滚轮靠在立柱的滚道上缓慢放下。调整适当位置后,通过立柱上部的侧孔,使用垫圈和圆螺母及圆螺母止退垫圈将轴固定好。然后将集电环用一手拖住,通过立柱上部的侧孔,套在横梁轴上。
悬臂吊集电环安装方法
随后,将横梁周孔内垂下的电线与集电环上的接线柱相接,并将碳刷与立柱下部的电源开关用电线连接,最后把碳刷架固定在立柱内壁上。调整滑片,使之与集电环上的铜圈分别保持良好接触。接通电源,即可试车
